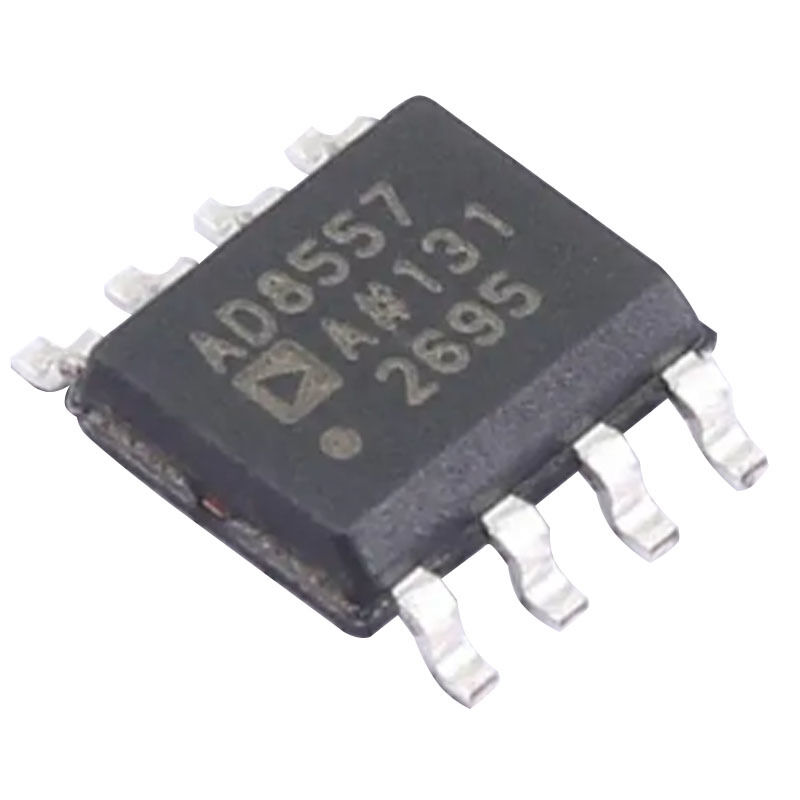

AD8557ARZ-REEL7 Amplificador de sinal de sensor programável digital

O AD8557 é um amplificador de sinal de sensor de deriva zero com capacidades de ganho e offset de saída programáveis digitalmente.Este amplificador é projetado para converter sem esforço e com precisão sensor de pressão variável e saídas ponte de tensão em faixas de tensão de saída definidas, enquanto também amplifica com precisão numerosas outras saídas de sensores diferenciais ou de ponta única.O AD8557 oferece uma solução de processamento de sinal precisa e flexível num pacote compactoO ganho pode ser programado digitalmente numa ampla gama de 28 a 1300 através de uma interface de dados em série.O ajuste de ganho é totalmente simulado no circuito antes de ser programado permanentemente usando uma tecnologia confiável de fusíveis de polissilícioA tensão de compensação de saída é igualmente programável digitalmente e proporcional à tensão de alimentação.e relações de rejeição de modo comum de corrente contínua e de corrente alterna extremamente elevadas (CMRR), o AD8557 incorpora uma fonte de corrente de puxagem nos pinos de entrada e uma fonte de corrente de puxagem no pin VCLAMP.A fixação da saída através de uma tensão de referência externa permite que o AD8557 acionem de forma segura e precisa conversores analógicos para digitais (ADCs) de baixa tensãoQuando usado com um ADC que compartilha a mesma fonte de alimentação que a referência, a precisão do sistema permanece inalterada pelas variações normais da tensão de alimentação.4% da diferença entre VDD e VSSO bloqueio de ajuste fino após ganho e ajuste de deslocamento garante ainda mais a confiabilidade do campo.Este dispositivo é alimentado por uma única tensão de alimentação variando de 2.7 V a 5,5 V e disponível num SOIC de 8 pinos e num pacote LFCSP de 16 pinos de 4 mm × 4 mm.

Características do produto

Voltagem de deslocamento ultra-baixa: máximo 12 μV em toda a gama de temperaturas
Drift de tensão de entrada de compensação ultra-baixa: máximo 65 nV/°C
Alta taxa de rejeição de modo comum: mínimo 96 dB
Voltagem de compensação de ganho e saída programável digitalmente
Intervalo de ganhos de 28 a 1300
Conforme os requisitos da aplicação automotiva
Interface serial de autocarro único
Estável com qualquer carga capacitiva
Pacotes SOIC e LFCSP
Intervalo de tensão de funcionamento de 2,7 V a 5,5 V

Aplicações

Sensores para automóveis
Sensores de pressão e posição
Detecção de corrente de precisão
Outros aparelhos de som
Balanças industriais
Medidores de tensão
