Informação da qualidade
| RatingCatalog |
| RoHSYes |
| REACHYes |
| Revestimento da ligação/materialNIPDAU da bola |
| Avaliação de MSL/pico reflowLevel-3-260C-168 hora |
| Qualidade, confiança & informação de empacotamento |
Classificação da exportação
referência do *For somente
- E.U. ECCN: 3A991A2

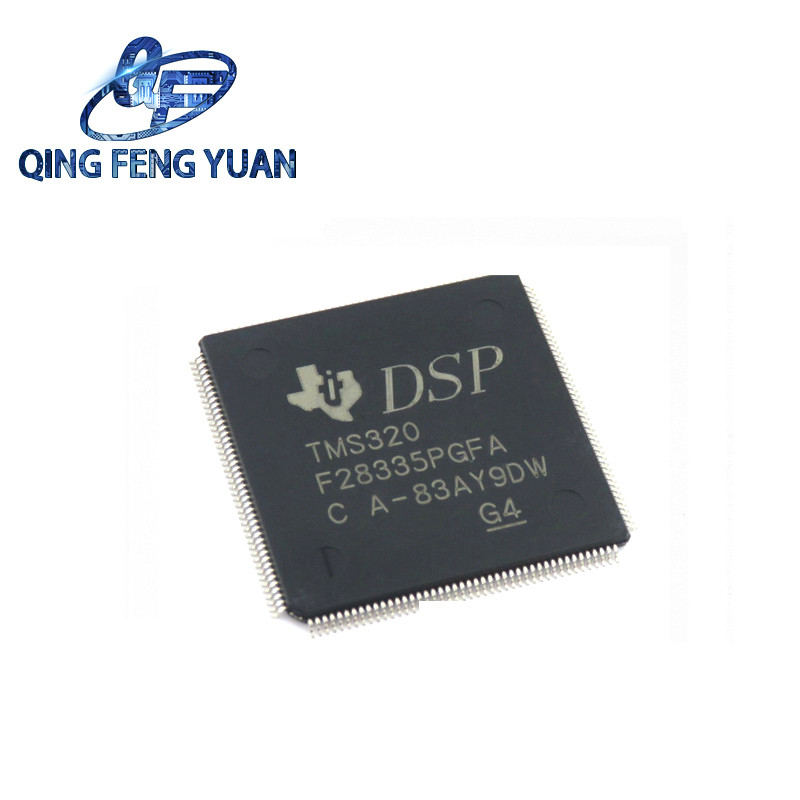

Mais informação TMS320F28335
Informação de empacotamento
| Pacote | PinsLQFP (PGF) | 176 |
| Variação da temperatura de funcionamento (°C) - 40 a 85 |
| Qty do pacote | Portador40 | BANDEJADEJEDEC(5+1) |
Características para o TMS320F28335
- Tecnologia estática de capacidade elevada do CMOS
- Até 150 megahertz (tempo de ciclo 6.67-ns)
- 1.9-V/1.8-V núcleo, projeto do I/O 3.3-V
- Processador central de 32 bits de capacidade elevada (TMS320C28x)
- Unidade flutuante da único-precisão de IEEE 754 (FPU) (F2833x únicos)
- operações do MAC do × 32 de 16 × 16 e 32
- 16 MAC duplo do × 16
- Arquitetura do ônibus de Harvard
- Resposta e processamento rápidos da interrupção
- Modelo de programação unificado da memória
- Código-eficiente (em C/C++ e em conjunto)
- controlador de acesso direto da memória do Seis-canal (para o CAD, o McBSP, o ePWM, o XINTF, e o SARAM)
- relação externo de 16 bits ou de 32 bits (XINTF)
- Alcance do endereço do × 16 mais de 2M
- memória da Em-microplaqueta
- F28335, F28333, F28235: 256K flash do × 16, 34K × 16 SARAM
- F28334, F28234: 128K flash do × 16, 34K × 16 SARAM
- F28332, F28232: 64K flash do × 16, 26K × 16 SARAM
- 1K ROM do × 16 OTP
- ROM da bota (8K × 16)
- Com modos da bota do software (com SCI, SPI, PODE, I2C, McBSP, XINTF, e I/O) paralelo
- Tabelas padrão da matemática
- Controle do pulso de disparo e de sistema
- oscilador da Em-microplaqueta
- Módulo do temporizador de cão de guarda
- GPIO0 aos pinos GPIO63 pode ser conectado a uma das oito interrupções externos do núcleo
- Bloco periférico da expansão da interrupção (TORTA) que apoia todas as 58 interrupções periféricas
- chave/fechamento da segurança 128-bit
- Protege blocos de flash/OTP/RAM
- Impede a engenharia reversa dos firmware
- Periféricos aumentados do controle
- Até 18 saídas de PWM
- Até 6 saídas de HRPWM com definição do MEP de 150 picosegundos
- Até 6 entradas da captação do evento
- Até 2 relações do codificador da quadratura
- Até 8 temporizadores de 32 bits (6 para eCAPs e 2 para eQEPs)
- Até 9 temporizadores de 16 bits (6 para ePWMs e 3 XINTCTRs)
- Três temporizadores de 32 bits do processador central
- Periféricos da porta de série
- Até 2 módulos da LATA
- Até 3 módulos de SCI (UART)
- Até 2 módulos de McBSP (configuráveis como SPI)
- Um módulo de SPI
- Um ônibus Inter-integrado do circuito (I2C)
- 12-bit CAD, 16 canais
- taxa de conversão 80-ns
- 2 multiplexer da entrada do canal do × 8
- Amostra-e-posse dois
- Únicas/conversões simultâneas
- Referência interna ou externo
- Até 88 individualmente programáveis, multiplexaram os pinos de GPIO com filtração da entrada
- Apoio da varredura do limite de JTAG
- Porta de acesso do teste do padrão do padrão 1149.1-1990 de IEEE e arquitetura da varredura do limite
- Avançado elimine erros de características
- Funções da análise e do ponto de ruptura
- O tempo real elimina erros usando o hardware
- O apoio do desenvolvimento inclui
- Compilador/montador/linker do ANSI C/C++
- ™ IDE de Studio do compositor do código
- DSP/BIOS™ e SYS/BIOS
- Controlo do motor de Digitas e bibliotecas de software digitais do poder
- Modos da baixa potência e economias do poder
- INATIVOS, À ESPERA, os modos da PARADA apoiaram
- Desabilite pulsos de disparo periféricos individuais
- Endianness: Pouco endian
- Opções do pacote:
- Empacotamento sem chumbo, verde
- disposição plástica da grade da bola 176-ball (BGA) [ZJZ]
- 179-ball MicroStar BGA™ [ZHH]
- disposição fina nova da grade da bola do passo 179-ball (nFBGA) [ZAY]
- quadrilátero Flatpack do perfil baixo 176-pin (LQFP) [PGF]
- 176-pin aumentou termicamente o quadrilátero Flatpack do perfil baixo (HLQFP) [PTP]
- Opções da temperatura:
- : – 40°C a 85°C (PGF, ZHH, ZAY, ZJZ)
- S: – 40°C a 125°C (PTP, ZJZ)
- Q: – 40°C a 125°C (PTP, ZJZ) (qualificação da CEA Q100 para aplicações automotivos)
